Pregled projekta
Secret of Pamola je skup 3D printanih escape room zagonetki po mjeri koje je osmislila tvrtka „got a Quest”, a OrangeCube3D ih je pretvorio u stvarnost za dječje rođendane kod kuće.
Želite donijeti escape room iskustvo u dnevni boravak — bez prostora, logistike i visokih troškova? Upravo to je ciljao klijent iz SAD‑a sa Secret of Pamola projektom: uranjajuće, elektronikom pokretane escape room igre za dječje rođendane, kod kuće.
OrangeCube3D je imao zadatak pretvoriti viziju u stvarnost. Izazov: osmisliti robusna, lako sklopiva custom 3D print kućišta zagonetki za set elektroničkih igara Zahtjevi: FDM print bez potpore, precizno uklapanje za custom PCB‑ove i senzore, robusno smještanje elektronike i montaža bez alata za netehničke korisnike. Rezultat: portfelj FDM kućišta bez potpora, projektiranih za stvarnu upotrebu i pouzdanost.
Istaknute zagonetke — Secret of Pamola kućni escape room

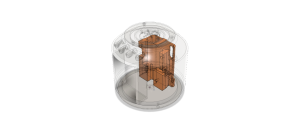

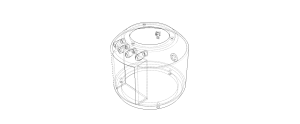

Sigurnosna zagonetka
Bazirana na PIR senzoru (Passive Infrared), radi poput kućnog alarma: detektira pokret i aktivira fail state ako igrači nisu dovoljno neprimjetni. Kućište je moralo biti izdržljivo, jednostavno za sastavljanje i štititi osjetljivu elektroniku — i tijekom slanja i u party kaosu.
Referentni prikazi
Napomene o dizajnu:

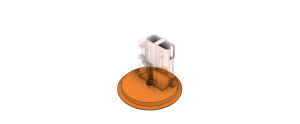

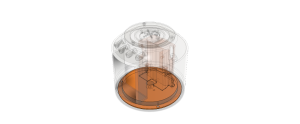

- Odvojivi narančasti poklopac za brz pristup i sigurno zatvaranje.
- Sve točke za montažu i izrezi konstruirani su za precizno pristajanje bez potpora.
- Unutarnji nosač elektronike drži komponente čvrsto na mjestu i zaštićene.

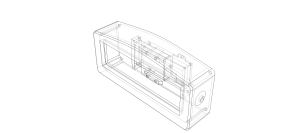

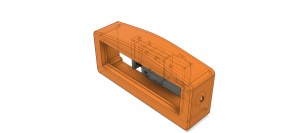

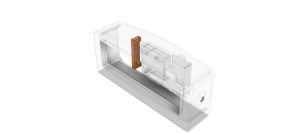

Zagonetka sa zelenim segmentnim zaslonom
Ova zagonetka koristi numerički zaslon po mjeri: nasumični segmenti trepere, a igrači moraju odgonetnuti skrivenu poruku. Kućište je moralo savršeno primiti tiskanu pločicu i zaslon, biti dovoljno čvrsto za čestu upotrebu i printati se bez potpora.
Referentni prikazi
Napomene o dizajnu:

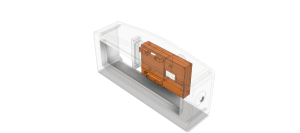

- Narančasto vanjsko kućište i unutarnji nosači konstruirani za precizno pristajanje i otpornost na udarce.
- Svaka točka za montažu modelirana je prema specifikaciji i provjerena na stvarnim printovima.
- FDM kućište bez potpora i bez naknadne obrade: samo isprintaj, sklopi i igraj.

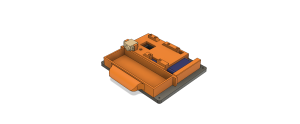

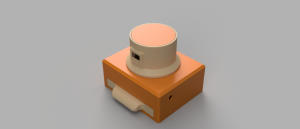

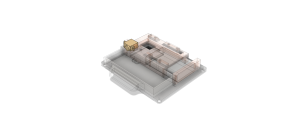

Zagonetka s postoljem
Zagonetka s postoljem radi kao vaga: kad se na vrh stavi pravi predmet, otključava se skrivena ladica. Mehanički je to zahtijevalo ugradnju senzora težine, servo motora i čvrstog sustava ladice, sve unutar kućišta otpornog na djecu i isprintanog bez potpora.
Referentni prikazi
Napomene o dizajnu:

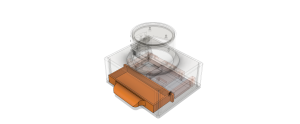

- Narančasta ladica otključava se tek kad senzor težine prepozna točnu težinu.
- Unutarnji nosači drže elektroniku i servo motor sigurno na mjestu, a sve je dostupno za održavanje.
- Konstruirano da izdrži čestu upotrebu i grubo rukovanje djece.
Suradnja i proces
- Klijent je osigurao: Tehničku dokumentaciju, dimenzije tiskanih pločica, sheme spajanja i grube skice.
- OrangeCube3D je preuzeo: CAD modeliranje, pripremu datoteka za print i sve iteracije dizajna.
- Tijek rada:
- Pregled zahtjeva i tehničkih listova
- Modeliranje kućišta u CAD-u, s naglaskom na FDM geometriju bez potpora i čvrsto sklapanje
- Izvoz datoteka spremnih za print
- Povratne informacije na daljinu: klijent je printao prototipove u SAD-u, testirao pristajanje i funkciju te slao komentare
- Izmjene i ponavljanje dok svaki dio nije savršeno pristajao, a sklapanje postalo jednostavno za svakoga
Rad na daljinu značio je brze cikluse izmjena i izravne povratne informacije u stvarnom vremenu, bez uljepšavanja, samo da stvari prorade. Više o našem pristupu pročitajte u opisu serijske proizvodnje i našeg tijeka rada.
Izazovi i rješenja
- FDM kućište bez potpora: Svaki dio konstruiran je za FDM print bez ikakvih potpora, što skraćuje vrijeme printanja i klijentu uklanja muke s naknadnom obradom. Pogledajte naš članak o dizajnu bez potpora za više detalja.
- Čvrsto kućište za elektroniku: Uske tolerancije za tiskane pločice, zaslone i senzore, modelirane prema specifikaciji i zatim provjerene na klijentovim probnim printovima.
- Izdržljivost: Kućišta su morala preživjeti transport i grubo rukovanje na pravim dječjim zabavama. Debele stijenke, čvrsti spojevi i promišljena geometrija riješili su stvar.
- Sklapanje za netehničare: Svi dizajni stavljali su naglasak na intuitivno sklapanje bez alata. Ako ga roditelj nije mogao složiti u pet minuta, dizajn se vraćao na početak.
Rezultati i naučene lekcije
3D printane zagonetke po mjeri za Secret of Pamola uspješno su korištene na escape room zabavama kod kuće i iznajmljivane za dječje rođendane i posebne prigode.
Što je OrangeCube3D dobio:
- Bolje vještine tehničkog modeliranja za elektroniku
- Uhodan rad na daljinu vođen povratnim informacijama
- Više samopouzdanja u složenim projektima zagonetki s više dijelova
Iako su same zagonetke dobro izdržale, posao se suočio s izazovima koji nisu imali veze s 3D printanim dijelovima. Visoki troškovi dostave i trošenje ostale opreme, poput papirnatih zagonetki i pratećeg materijala, otežali su održavanje modela iznajmljivanja u većem opsegu. To je klasična lekcija iz svijeta hardvera: i najbolje konstruirane komponente može iznevjeriti logistika i stvarnost čestog korištenja na terenu.
Povezane usluge
Zanima vas izrada zagonetki po mjeri, serijska proizvodnja ili tehničko modeliranje za elektroniku?
Pogledajte i ostale primjere naših projekata za još tehničkih, umjetničkih i inženjerskih rješenja.
Česta pitanja
Mogu li se ove zagonetke prilagoditi drugim temama ili vrstama zabava?
Naravno. OrangeCube3D je specijaliziran za 3D printana kućišta po mjeri za širok raspon escape room zagonetki i sličnih primjena.
Od kojih su materijala izrađena kućišta zagonetki?
Sva kućišta printana su kvalitetnim FDM filamentima, odabranima zbog izdržljivosti i sigurnosti u kućnom okruženju.
Jesu li ove zagonetke prikladne za često iznajmljivanje?
Da. Svako kućište dizajnirano je za čvrsto, učestalo rukovanje i jednostavno održavanje.
Iskustvo klijenta
„Djeca su bila oduševljena zagonetkama: čvrste su, pametne i lako se postavljaju. OrangeCube3D je cijeli proces učinio jednostavnim.”
Klijent iz SAD-a
